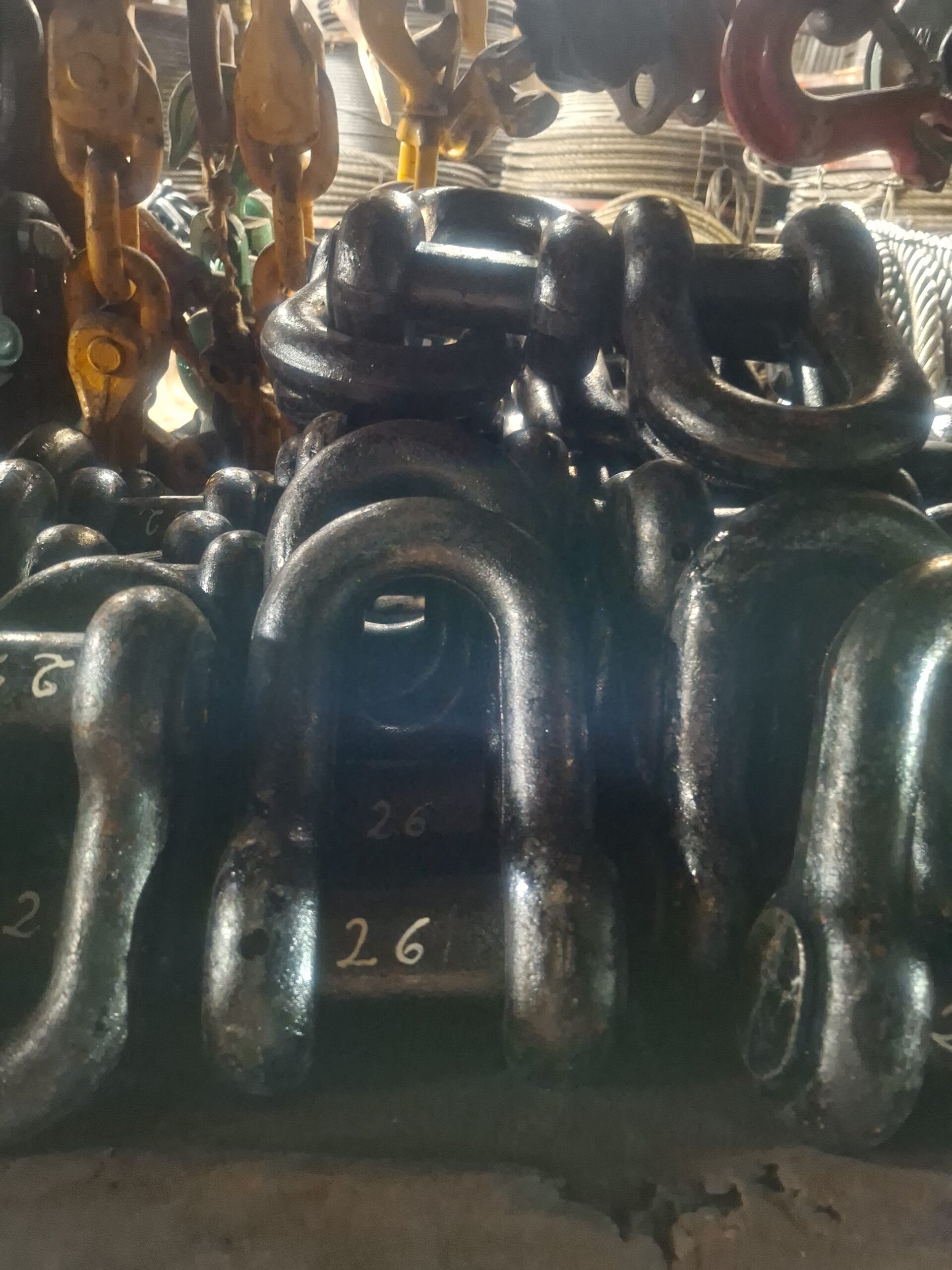

Ma ní chữ U neo tàu (tiếng Anh: Anchor Shackle hoặc D-Shackle) là phụ kiện cơ khí chịu lực cực cao, chuyên dùng để kết nối trực tiếp giữa mắt chuôi neo với xích ngáng, hoặc dùng trong hệ thống phao neo, giàn khoan hàng hải.
Khác với mai nối xích (Kenter) dùng để nối xích với xích, ma ní chữ U được thiết kế để làm điểm đầu và điểm cuối kết nối các thiết bị có kích thước kết cấu khác nhau.
Đặc điểm cấu tạo khác biệt
Một bộ ma ní chữ U neo tàu tiêu chuẩn có thiết kế tối giản nhưng siêu bền:
- Thân ma ní (Còng): Dạng uốn cong hình chữ U (hoặc hình chữ D). Hai đầu còng được dập lỗ để xỏ chốt.
- Chốt ma ní (Pin): Thường là loại chốt bằng (chốt ngang) xuyên qua còng. Đối với hàng hải, chốt này có hai dạng cố định chính:
- Chốt vặn ren + chốt chẻ: Phù hợp kết nối tạm thời, dễ tháo lắp.
- Chốt xỏ ngang cố định bằng côn và chốt chì: Loại này phẳng, không có tai nhô ra, chuyên dùng để kéo qua lỗ băng neo (lỗ mũi tàu) mà không bị vướng.
Thông số kỹ thuật của ma ní neo hàng hải
Do tính chất đặc thù chịu tải kéo của tàu hàng nghìn tấn trong điều kiện giông bão, ma ní neo phải tuân thủ nghiêm ngặt các tiêu chuẩn quốc tế:
- Vật liệu: Thép hợp kim cacbon hoặc thép hợp kim lý tính cao (Cấp lớp vật liệu U2 hoặc U3 tương tự xích neo).
- Xử lý bề mặt: Nhúng kẽm nóng (Galvanized) hoặc sơn đen tĩnh điện để chống lại sự ăn mòn ăn sâu của nước biển.
- Tải trọng: Được dập nổi thông số Tải trọng làm việc an toàn (SWL/WLL) và Tải trọng thử nghiệm (PL) rõ ràng trên thân. Kích thước đường kính thân từ Phi 12.5mm đến hơn 130mm.
- Chứng chỉ: Phải có chứng nhận kiểm định chất lượng từ các tổ chức đăng kiểm uy tín như DNV, ABS, Lloyd’s, VR (Đăng kiểm Việt Nam).
2 vị trí lắp đặt quan trọng nhất trên tàu
- Vị trí đầu neo (Anchor end): Ma ní chữ U trực tiếp ôm lấy phần chuôi neo (Anchor shank) để kết nối neo với đoạn xích đầu tiên.
- Vị trí hộp xích/hầm neo (Bitter end): Ma ní chữ U được dùng ở mắt cuối cùng của chuỗi xích neo để cố định xích vào vách tàu bên trong hầm neo. Điểm này có cơ chế giải phóng xích khẩn cấp khi tàu gặp sự cố cần bỏ neo cứu tàu.
Lưu ý an toàn cốt lõi khi sử dụng
- Không dùng ma ní dân dụng: Tuyệt đối không dùng ma ní nâng hạ thông thường (loại dùng cho công trường) để làm ma ní neo tàu, vì cơ tính chịu lực giật của sóng biển hoàn toàn khác nhau.
- Hướng chịu lực: Ma ní chữ U chỉ chịu lực kéo thẳng tốt nhất. Tránh để ma ní bị kẹt, bẻ ngang hoặc chịu lực ép từ hai bên hông còng dẫn đến biến dạng và nứt gãy chốt.
Để chọn đúng loại cho tàu của mình, bạn có thể chia sẻ đường kính xích neo hoặc khối lượng quả neo hiện tại để tôi giúp tính toán kích cỡ ma ní phù hợp không?
